某电器(武汉)工厂Fluke ii900 工业声学成像仪演示结果分析报告

www.yonsee.com    2021-10-12

经某电器武汉有限公司应邀,武汉永盛科技有限公司的工作人员携带型号福禄克II900声学成像仪,至贵公司,安排至第三车间进行现场生产线压缩空气主管道,连接阀以及连接软管的泄漏排查。现场人员某科长和某工程师陪同。

现场环境嘈杂,管线很多,存在很多的泄漏情况,常规的查找非常耗时,而且效率很低,该成像仪提供了一种利用声音找出问题所在位置的新方法。是一种直观、易用的工具,它可以辨识泄漏或真空的声频,即使是在极其嘈杂的生产环境中也如此。利用声音通过麦克风阵列时出现的时间延迟来辨别产生声音的方向,从而确定泄漏位置。现截取部分排查结果图片,相关情况如下:

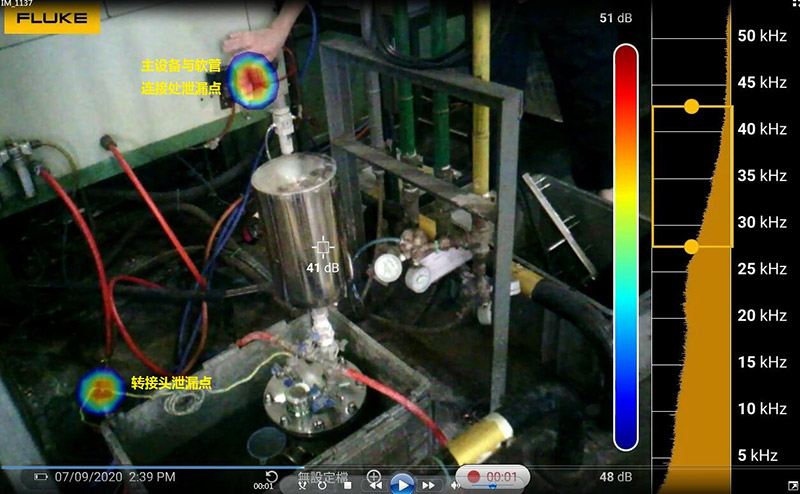

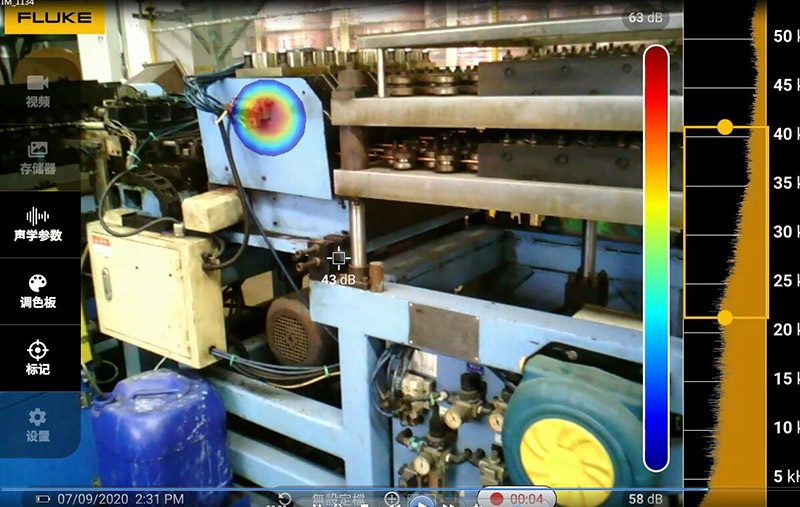

1.主体设备与软管连接处以及转接头泄漏点

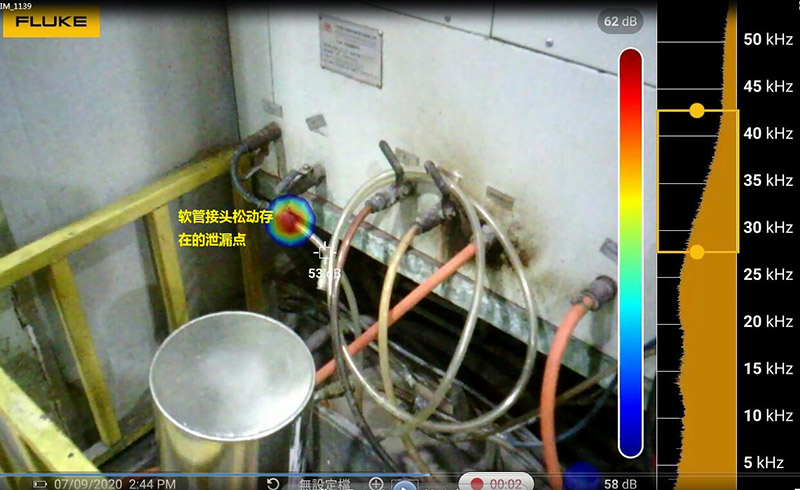

2.软管接头松动泄漏

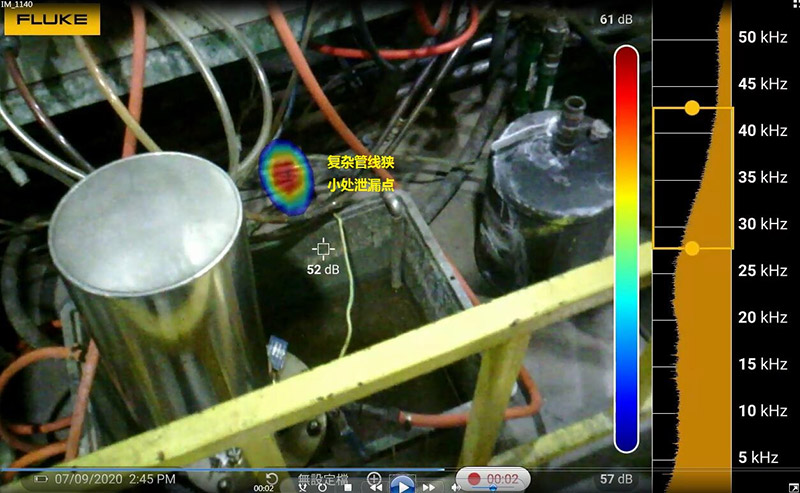

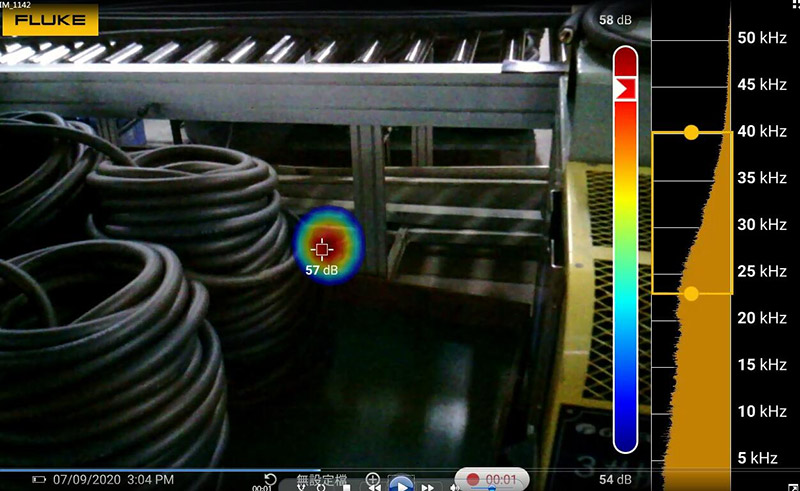

3.复杂软管处泄漏点

如上述截图所示,彩色光圈部位为检测到的泄漏点,清晰明确,一目了然,不管是狭小的夹缝处还是管线交错的地方都不会遗漏。

通过这次现场排查,只要存在泄漏的地方无所遁形,可以将看不见的泄漏点展现为直观的图片,准确性,高效性,方便性都得到了认可,气体泄漏不仅造成了能源的浪费,而且还会影响设备的使用寿命,给企业带来一些不必要的费用,还望领导予以重视,泄漏检查不容忽视。

下面附设备相关介绍:

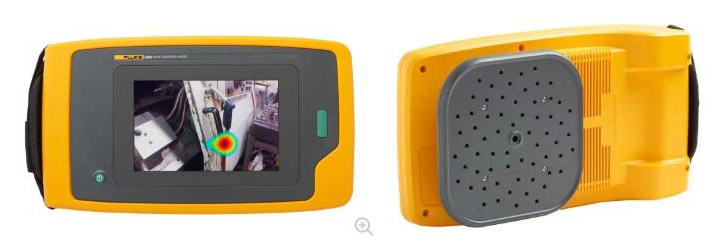

II900声学成像仪资料介绍

ii900 声学成像仪原理:压缩空气泄漏时,在泄漏点因涡流会产生声波/超声波能量,这些能量通过空气传递至声学成像仪的声压传感器阵列,在显示屏上以可见光图像为底、声波/超声波能量按照调色板颜色显示的画面,从图像上即可快速对泄漏点进行排查,并可将泄漏点以JEPG照片或MP4视频格式进行保存。该成像仪提供了一种利用声音找出问题所在位置的新方法。这是一种直观、易用的工具,它可以辨识泄漏或真空的声频,即使是在极其嘈杂的生产环境中也如此。利用声音通过麦克风阵列时出现的时间延迟来辨别产生声音的方向,从而确定泄漏位置。SoundMap™在可见光图像上以彩色显示,便于视觉定位。借 助全阵列麦克风,可以轻松地扫描较大范围的区域,甚至可以从远处捕获泄漏点。

II900声学成像仪可以测多远

声学成像仪对于气体泄漏检测的灵敏度:700 kPa 下的 150 ml/min 泄漏量,检测距离为10米。检测距离与现场的泄漏点大小、声强和频段有关,对于压缩空气泄漏的检测距离一般可在10米甚至更远检测到。
