FLIR E8XT 红外热像仪演示结果分析报告

www.yonsee.com    2020-06-28

在工业生产过程中,温度是需要测量和控制的重要参数之一.在当今飞速发展的社会,传统的接触式测温因需要一定的时间才能达到热平衡,存在测温的延迟现象,同时受耐高温材料的限制,不能应用于很高的温度测量而且容易损坏需经常维护更换, 已经不能够达到生产工艺的效率需求. FLIR  红外热像仪是全球第一品牌,市场占有率超过 50%,是美国 FLIR Systems 为广泛应用领域设计和制造热像仪的世界领先公司.从产品来说 FLIR  红外热像仪具有测温的准确性高、稳定性强、成像质量好、效果直观,坚固耐用 便于携带等优点,FLIR 红外热像仪 Flir 拥有 50 多年的红外热成像仪行业经验,目前已生产出几千款热像仪用于世界各地的预见性维护、建筑检查、研发、安防、海事、自动化以及其他夜视应用领域.

一、客户背景:

湖北平安电工材料有限公司隶属于湖北平安电工集团公司,创建于 1991 年,是一家集产品研发、生产和销售为一体的专业化企业.主要产品有云母纸、云母带、云母板、云母硅晶电热膜、云母异型制品、无碱玻纤布、有机硅树脂等七大云母绝缘系列产品.

二、客户难题:

为保证云母硅晶电热膜的生产工艺,要求产品在应用过程中,并联电路正常工作运行,受热均匀,需对生产产品进项抽样质检,而传统的测温方式因反应较慢,且不能够及时发现问题点,无法对产品进行针对性改进,这一问题成为客户最头疼的事情.

三、现场测试:

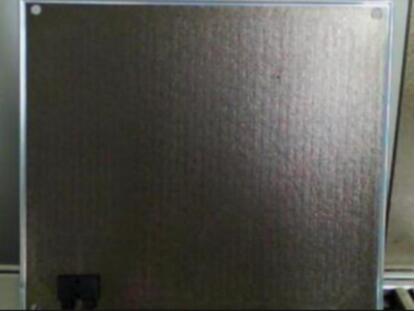

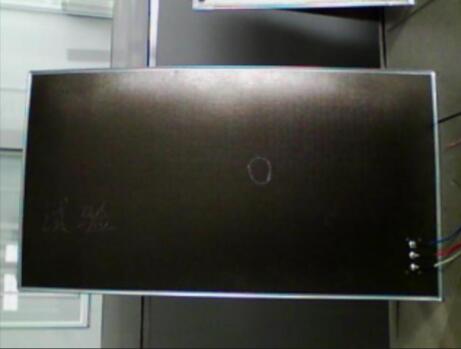

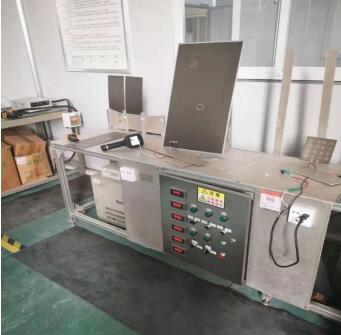

1、质检室模拟云母硅晶电热膜在通电工作情况下,检验其产品的稳定性.

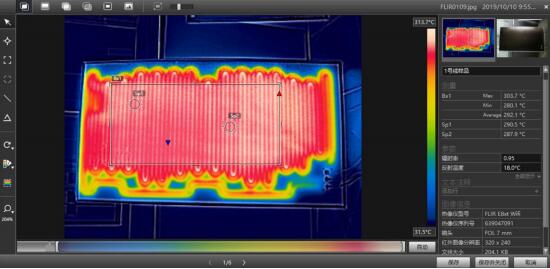

2、使用红外热像仪检验云母硅晶电热膜在工作中的受热是否均匀通过热成像仪可以非常直观的看到被测物体的最高温,最低温,及框选区域的平均温度值,另外可以设置高低温报警,即便及时发现问题点.

3、使用红外热成像仪检测云母硅晶电热膜工作中并联电路是否正常运行

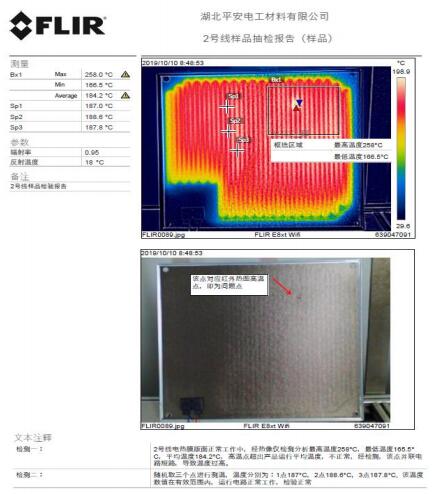

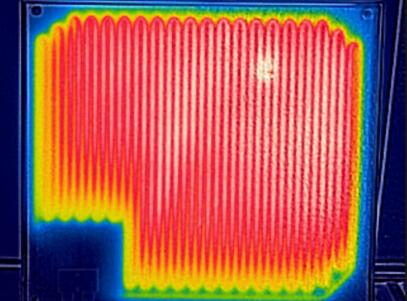

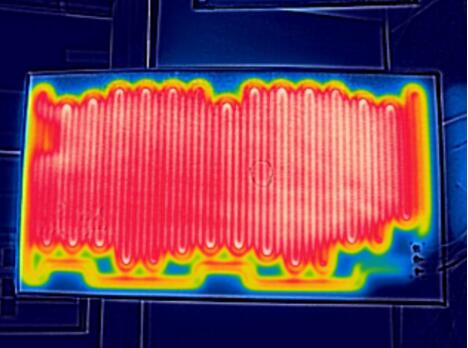

使用红外热成像仪可以清晰的看到云母硅晶电热膜在工作时,并联电路的运行情况,颜色越亮温度越高,颜色越暗温度越低,通过上面热图可以看出最亮点相比并联电路其他区域温度要高很多,经检验,此处并联电路为短路点,虚接导致高温,当你能看到问题所在,解决方案就清晰可现.

四、FLIR TOOLS 软件分析

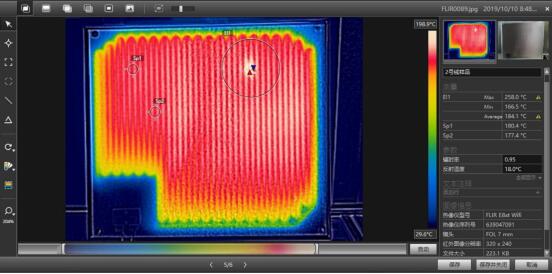

FLIR Tools是一款功能强大的软件解决方案,使您能够快速导入编辑分析图像,并将这些图像转换为专业PDF检测报告.它是向客户或决策者展示您通过FLIR热像仪发现的问题并快速获得维修"许可"的最有效方式.这款应用程序使您能够:热调谐电平和跨度,更改调色板或者调整发射率、反射温度等参数.FLIR Tools是专用于轻松更新热像仪和创建检查报告的软件套件.在FLIR Tools中可进行操作包括以下示例:

搜索图像时应用过滤器.
在任何红外图像上布置、移动测量工具,并调整其大小.
组合和拆分文件..
创建所选图像的PDF 图像层.
向图像层添加页眉、页脚和徽标.
创建所选图像的PDF报告.
向报告添加页眉、页脚和徽标.
使用最新固件更新热像仪.
将图像从热像仪导入计算机

、创建Adobe PDF 报告

1. 在库选项卡上,选择要包括在报告中的图像.

2. 右键单击单个或多个图像并选择创建报告.此时将显示报告选项卡.

3. 在此阶段,您可以选择执行下列操作之一:

将一组图像、可见光图像或文本注释拖至报告中.
将单个图像、可见光图像或表格拖至报告中.
在报告中对页面重新排序.
在报告中使用文本框输入文本.
创建和编辑文本注释.
编辑图像说明.
在报告中添加和编辑页眉或页脚.
移动和删除报告中的图像、可见光图像、文本注释和表格.
重新调整报告中图像的大小.
更新红外图像中的测量,并在结果表中看到即时更新.
缩放报告页.
向报告中的图像或任何其他对象添加箭头标记.
双击即可编辑报告中的图像.

4. 在"将PDF 另存为"对话框中,选择位置并键入文件名.,点击确定

FLIR Ex-系列

FLIR E4、E5-XT、E6-XT和E8-XT红外热像仪功能强大、简单易用且价格经济实惠,是建筑、电气和机械应用领域理想的故障排除工具.为满足用户在目标尺寸、工作距离、视觉细节和预算方面的所有需求,Ex系列有四个型号可选(红外分辨率最高可达320×240像素),且精确测温范围高达-20°C至550°C(E6-XT和E8-XT).Ex系列所有型号均支持MSX?技术和Wi-Fi功能.MSX技术可向用户提供非凡的热成像细节,Wi-Fi功能支持设备通过FLIR Tools Mobile应用程序连接至智能手机和平板电脑等移动终端,进而可从任意地点轻松分享图像和发送报告,便于用户更快速地做出决策.Ex系列热像仪可为用户提供清晰的红外图像显示电气、机械和建筑的相关问题,从而获得竞争优势.
